1 先作五边形尺寸可取 50mm，然后变换五边形的一条边最好是与 x轴的延长线有交点的那条 边，ctrl+T 比例（比例系数为 2） ，在与 x 轴可相交的那个点作一条与轴平行的直线（长 度适合即可），旋转坐标系(以 x 轴为转轴旋转 90)然后以 x 轴岁所对的五边形边的焦点作圆 （尺寸可取为半径 50mm）连接 1 点与 2 点，旋转坐标系如前所述，即为下图所示：
2 变换：ctrl+T 选择钢连好的直线，绕一点旋转（坐标原点），旋转角度 72，选择复制，如图所示：
3 在阵列出六边形，ctrl+T 选择绕一条直线旋转（旋转角度 180）选择 1、2、3 条线，点击后 退选择绕一点旋转（坐标原点）旋转角度72 度。可得到如图所示 接下来是作五边形了
4 Ctrl+T 选择 4、5 和 6 三条直线确定选择，选择用平面镜像分别选择 1、2、3 三条直线的中 点 生 成 五 边 形 ， 如 图 所 示：

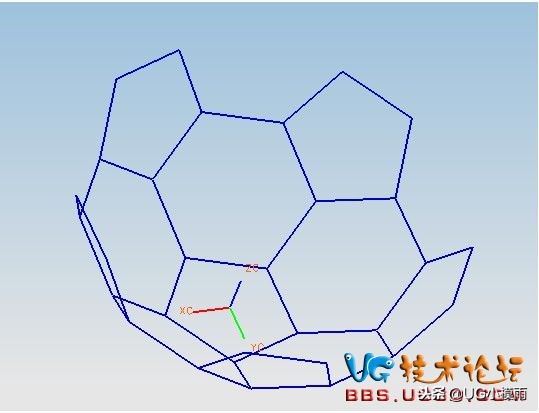

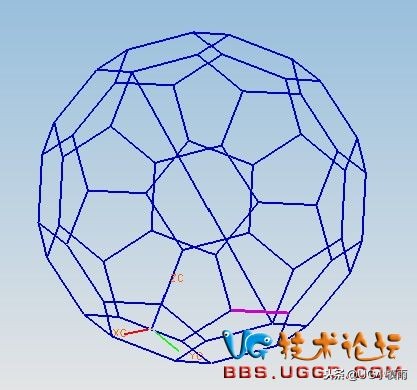

生 成 其 他 的 也 就 一 样 的 步 骤 了：

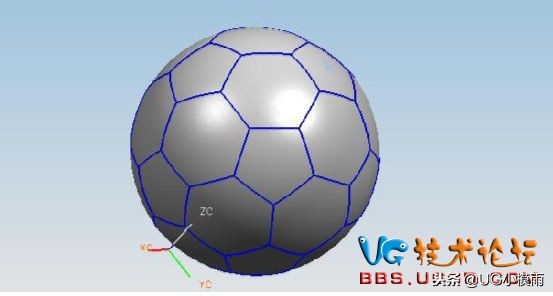

5 选择两个相对的六边，形作 一条直线 取中点作球心 。在中点 作一球半径合 适即可， 然后用曲线投 影上去，如下图：

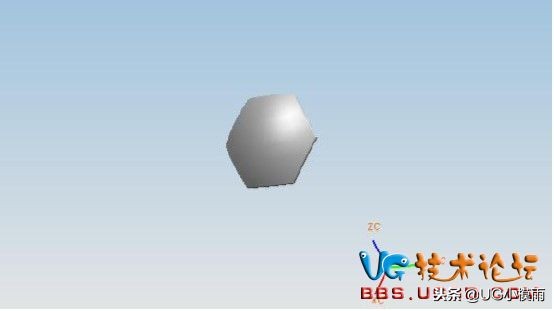

6 然后用分割面的方法对其分割，之后用提取操作 提取 面 选择选择所分割成的面 接下来 用 片 体 加 厚 的 方 法 得 到 球 表 面如 下 所 示：

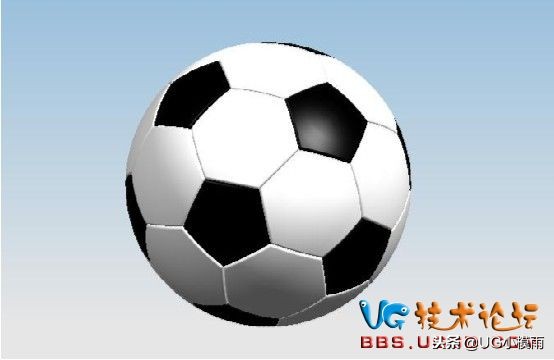

7 其 他 亦 如 此 ，只 将 边 都 倒 角 球 体 就 出 来 了，如下图：
